cad外部参照怎么用

Aine

2024-01-16 21:19:27

现在许多小伙伴都会用到cad软件，但不少伙伴还不知道cad外部参照怎么用，那么究竟是如何操作的呢?今天小编就来详细介绍一下cad外部参照怎么用的全部教程，希望能帮助大家。

cad外部参照怎么用?cad外部参照的使用方法

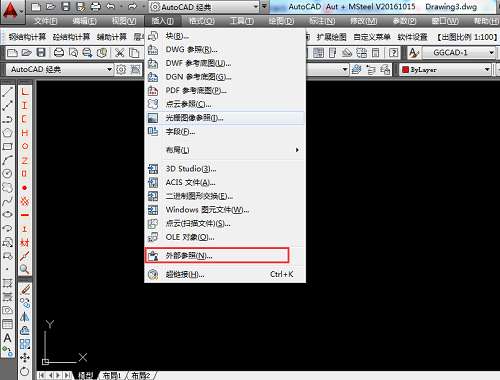

第一步：打开CAD软件,点击“插入”，“外部参照”(如图所示)。

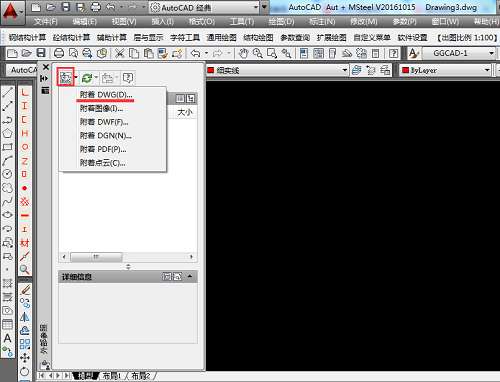

第二步：出现“外部参照”面板,击左上角"附着"按钮,点击“附着DWG”(如图所示)。

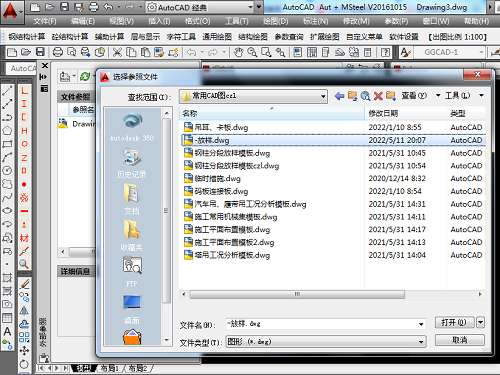

第三步：出现“选择参照文件”选项框,选中需要参照的图纸,点击“打开”(如图所示)。

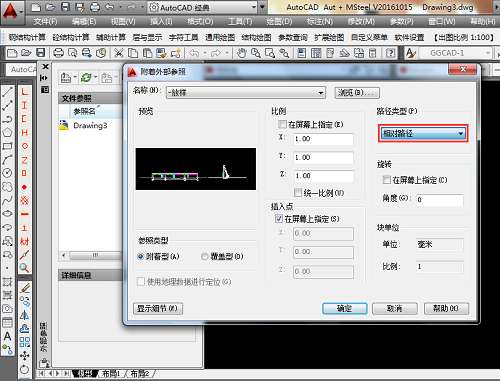

第四步：在路径类型选择“相对路径”,点击确定,外部参照就做OK了(如图所示)。

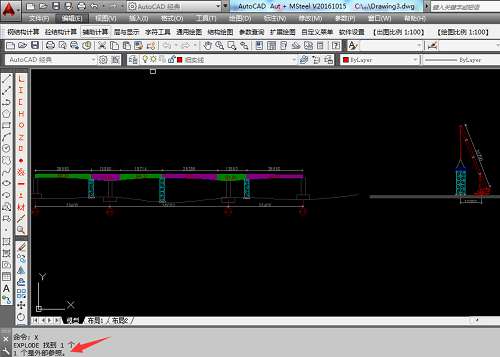

第五步：“外部参照”，完成(如图所示)。

上面就是小编为大家带来的cad外部参照怎么用的全部内容，更多精彩教程尽在老铁下载站。
